微电网是一组微电源、负荷、储能系统和控制装置构成的小型电力系统。
微电网把分布式电源、负荷、储能设备及控制系统等结合起来，涉及电力系统发电、储能、配电、用电、调度、通信六大专业领域。
微电网具有广阔的应用前景。其核心功能是大量接入风电、太阳能等分布式发电系统，是提高分布式电源渗透率的有效手段，还可以控制PCC点与公共电网的交换功率，为公共电网实现“负荷调度”提供重要技术手段。
按运行模式可分为联网型和独立型微电网。 联网型微电网支持并网和孤网两种运行模式。
在并网工作模式下，一般与中、低压配电网并网运行，互为支撑，实现能量的双向交换。在外部电网故障情况下，可转为孤网运行模式，继续为微网内重要负荷供电，提高重要负荷的供电可靠性。通过采取先进的控制策略和控制手段，可保证微网高电能质量供电，也可以实现两种运行模式的无缝切换。独立型微电网不和常规电网相连接，利用自身的分布式能源满足微网内负荷的需求。当网内存在可再生分布式能源时，常常需要配置储能系统以保持电源与负荷间的功率平衡，并充分利用可再生能源。这类微网更加适合在海岛、边远地区等地为用户供电。
微电网按母线电力类型可分为交流微电网、直流微电网和交直流混合微电网。 交流微电网中的分布式电源、储能装置等均通过电力电子装置连接至交流母线。直流微电网中的分布式电源储能装置和负荷通过电力电子变换装置连接到直流母线。交直流混合微电网是指即含有交流母线，又含有直流母线，即可向交流负荷供电，又可向直流负荷供电。
微电网控制系统构成
微电网控制系统通过对微电网内部分布式电源、储能系统、用户负荷以及与大电网PCC连接点的控制，实现微电网的安全、稳定、经济运行。

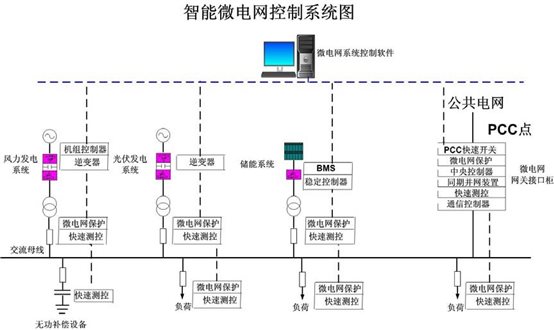

微电网控制系统构成如下图所示：
在大电网进线、各分布式电源、储能系统、负荷等各回路配置MG2100系列微电网保护装置，用于保护电源、进线、储能、负荷等回路的电气设备，实现回路的故障快速检测与隔离。为储能系统配置与双向变流器一体化设计的系列微电网稳定控制成套设备。一方面实现能量的双向逆变基本功能；另一方面，在微电网并网、孤网模式切换时，稳定控制器为微电网提供标准电源，提供抗短时冲击能力，平滑供电，无缝切换、储能，消峰填谷。
为每个分布式电源回路、负载回路、储能回路、进线回路均配置MG2500系列中央控制器的快速测控，实现微电网系统的电气量、开关状态量、电度脉冲量的快速采集和控制。
在微电网交流母线配置MG2400系列微电网无功补偿系统，实现微电网孤网运行模式下的无功补偿方案的测量，并进行无功功率的调节。
在与公共电网的接口处，设置微电网专用的MG5000系列微电网网关接口柜。网关接口柜作为微电网和公共电网的接口分界点，包含PCC快速开关、继电保护、测控仪表、同期并网装置、微电网中央控制器、通信处理装置等设备。
MG2100系列微电网保护。实现对微电网进线故障的快速检测和隔离。
MG2200系列微电网通信处理机。微电网通信处理机将各回路的智能设备进行接入和集成，各回路的智能设备通过不同的通信介质和协议接入到微电网通信处理机，处理机将数据进行处理后传输至微电网系统控制软件，实现对微电网运行状态的监视和控制。
MG2300系列PCC快速开关。实现微电网与公共大电网的电气联接。该设备集微电网保护、测控和快速断路器于一体，故障后10ms内快速开断，形成微电网孤网运行状态。
MG2500系列微电网中央控制器。安装于微电网网关接口柜的微电网中央控制器主控单元与分散安装于各回路的快速测控共同构成了微电网中央控制器，测控模块与主控单元通过高速实时以太网相连接，实现对整个微电网各电气回路的快速采集，并根据微电网运行工况进行实时计算和逻辑判断，形成微电网稳定运行的控制策略，对微电网进行实时控制，实现微电网系统的安全、稳定运行。
同期并网。实现微电网与公共大电网的同期并网。
在微电网控制中心，设置 1 套微电网稳定控制计算机系统。该系统运行MG1000系列微电网系统控制软件，实现对微电网的监视、控制和管理。
以上产品构成了整个微电网的智能控制系统。
（产品资料引自北变微电网）
